Cómo reforzar vigas de concreto que fallan por flexión: métodos eficientes para garantizar la seguridad estructural

El concreto, siendo uno de los materiales más utilizados en la construcción, no es inmune a fallas estructurales, especialmente cuando se somete a cargas más allá de sus capacidades de diseño original. Uno de los problemas más comunes es la falla por flexión en las vigas de concreto, una situación crítica que puede comprometer la integridad de una edificación. En este artículo exploraremos métodos efectivos para reforzar vigas de concreto que han fallado o están en riesgo de fallar por flexión, garantizando así la seguridad y durabilidad de la estructura.

¿Por qué fallan las vigas de concreto por flexión?

Antes de adentrarnos en las técnicas de reforzamiento, es esencial entender por qué ocurren las fallas por flexión en las vigas de concreto. La flexión se refiere a la capacidad de una viga para resistir la deformación bajo cargas aplicadas. Se pueden presentar fallas mayormente cuando:

• Sufren una sobrecarga.
• La viga está mal diseñada, con armadura insuficiente para soportar el momento flector.
• Experimenta deterioro con el tiempo.

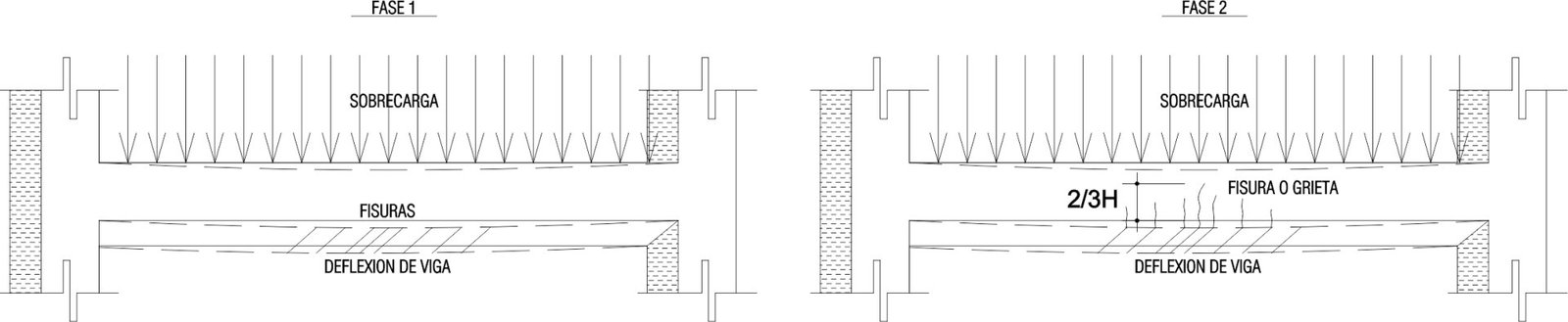

Estos casos generan que la viga pueda alcanzar su límite elástico, lo que lleva a una falla por flexión. Esas fallas se presentan como fisuras o grietas en la parte inferior de la viga (zona de tracción). Las fallas se presentan en dos fases:

• Fase 1: se muestran unas fisuras muy finas en la base de la viga.
• Fase 2: aumentan los daños en la viga. La fisura se curva ligeramente al llegar a la zona de compresión, las fisuras aumentan de tamaño hasta convertirse en grietas que se extienden en forma vertical aproximadamente hasta 2/3 del peralte de la viga, por lo que se encuentra en su fase final. En este caso es necesario apuntalar la viga.

Diferencia entre fisura y grieta

Aunque no se tiene una definición exacta, se define como fisura cuando la rotura se presenta en la superficie del concreto y son aberturas inferiores a 1 mm. Grieta es cuando la rotura secciona el elemento de concreto y es mayor a 1 mm. Se puede decir que cuando se presentan grietas en una viga es un daño estructural y requiere reforzamiento.

Antes de reforzar las vigas es crucial identificar las causas de las fisuras y tratarlas adecuadamente, para no comprometer la efectividad del reforzamiento.

Métodos eficaces para el reforzamiento de vigas de concreto

Existen diversos métodos para reforzar vigas de concreto que presentan fallas por flexión. A continuación detallamos los más utilizados y recomendados por especialistas en ingeniería estructural.

1. Incremento de la sección transversal

• Descripción: este método implica aumentar la sección transversal de la viga añadiendo una capa adicional de concreto armado. Se adhiere nuevo concreto a la viga existente, junto con refuerzos de acero adicionales, aumentando la sección de la viga: por ejemplo, aumentando la base de la viga (reforzamiento T1) o aumentando el peralte en la parte superior o inferior (reforzamiento T2).
• Ventajas: es un método eficaz para mejorar la capacidad de carga de la viga y redistribuir el esfuerzo. Además, es relativamente económico y fácil de implementar.
• Consideraciones: es necesario garantizar una buena adherencia entre el concreto nuevo y el existente para evitar fallas en la interfaz.

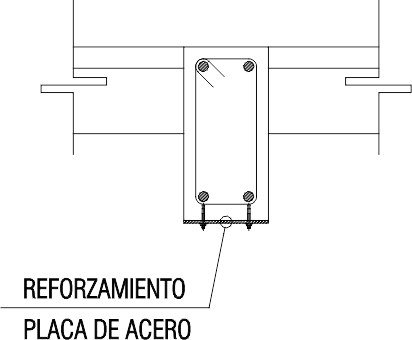

2. Refuerzo externo con placas de acero

• Descripción: consiste en la adhesión de placas de acero a las superficies laterales o inferiores de la viga. Estas placas se fijan con pernos o mediante el uso de resinas epóxicas de alta resistencia.
• Ventajas: aumenta significativamente la resistencia a la flexión sin incrementar notablemente el peso de la estructura. Es ideal para situaciones donde el incremento de la sección transversal no es factible.
• Consideraciones: es fundamental proteger las placas de acero contra la corrosión y asegurarse de que las conexiones estén adecuadamente diseñadas para evitar fallos prematuros.

3. Uso de fibras de polímero reforzado (FRP)

• Descripción: los FRP son materiales compuestos ligeros y de alta resistencia que se adhieren a la superficie de la viga para mejorar su capacidad a flexión. Estas fibras pueden ser de carbono, vidrio o aramida.
• Ventajas: son extremadamente ligeros y no aumentan significativamente la sección de la viga, lo que los hace ideales para aplicaciones donde el espacio es limitado. Además, los FRP son resistentes a la corrosión.
• Consideraciones: la instalación requiere precisión para asegurar la correcta adherencia y efectividad del refuerzo. Es necesario un análisis detallado del comportamiento de la viga después del refuerzo.

4. Adición de nuevas vigas o soportes

• Descripción: en algunos casos, la solución más efectiva puede ser la adición de nuevas vigas paralelas a las existentes o la instalación de soportes adicionales (puntales) para reducir la carga sobre la viga dañada.
• Ventajas: redistribuye las cargas de manera efectiva y puede ser una solución menos invasiva en ciertos casos.
• Consideraciones: requiere un análisis cuidadoso de la redistribución de cargas y la posible afectación de otras partes de la estructura.

Elige el método correcto para asegurar la durabilidad de tu estructura

El reforzamiento de vigas de concreto que fallan por flexión es una tarea esencial para mantener la seguridad estructural y prolongar la vida útil de una edificación. La elección del método adecuado depende de varios factores, incluidos la gravedad de la falla, las condiciones del sitio y el presupuesto disponible. Consultar con un ingeniero estructural experimentado es clave para determinar la mejor solución y garantizar que las vigas reforzadas cumplan con los estándares de seguridad y rendimiento requeridos.

A medida que la tecnología de materiales avanza, también lo hacen las técnicas de reforzamiento, permitiendo soluciones más eficientes y duraderas para las estructuras de concreto. Mantente informado y actualizado para asegurar que tus proyectos de construcción o rehabilitación utilicen las mejores prácticas disponibles en la industria.

En Hexágono Ingeniería Estructural estamos a disposición para ayudarte y brindarte nuestro servicio para encontrar la mejor alternativa de solución para cada caso de reforzamiento que se presente.
